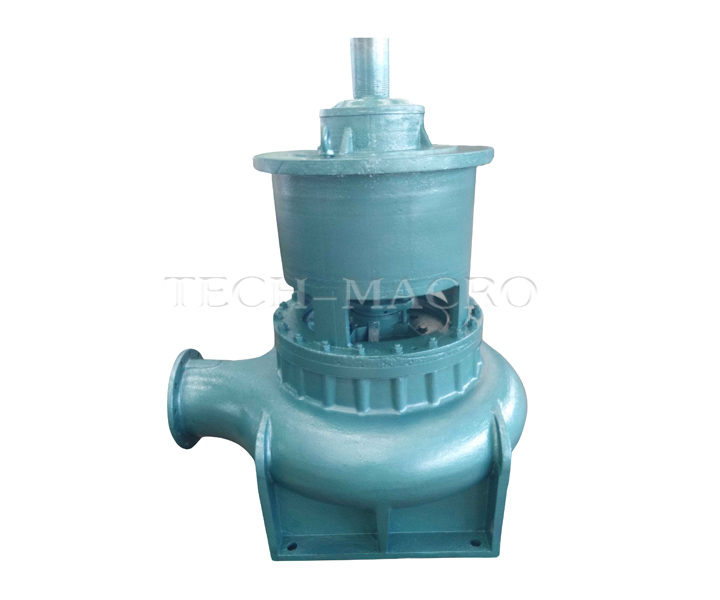

Bomba sin-obstrucción de la serie KNV

Model：serie KNV
Head: 5~50m
Capacity: 4~2500m3/h
Pump type: Bomba sin-obstrucción centrífuga
Media: Aguas residuales, agua de escape, lodos, frutas, patatas, remolacha, maíz, cereales, pescado, etc.
Material: Metal

Enquiry Now

1. Descripción breve:

La serie KNV es bomba centrífuga vertical, de una etapa y una sola succión. La bomba in-obstrucción de la serie KNV es un producto nuevo de alta eficiencia energética introducida desde Alemania, tiene 11 especificaciones para la boca de salida, desde 80cm hasta 350mm, todas son de estructura in-sumergida, tiene dos formas de instalación, en pozo y en seco, equipado con 11 tipos de componentes de cojinete.

Aplicación típica:

La bomba de la serie KVR es aplicable al transporte de mezclas sólidos-líquidos no abrasivos que contienen sólidos o fibras largas. Se usa ampliamente en las industrias de química, de acero, de papel, de azúcar, de alimentos y de medio ambientes. Las aplicaciones más típicas: el transporte sin pérdidas de alimentos en la industria de alimentación, tales como frutas, patatas, remolacha azucarera, pesca y cereales, etc., también se puede utilizar en las zonas urbanas y las industriales para la descarga y el tratamiento de agua residual y de lodos.

2. Características :

● Tiene formas de impulsor para la serie KVR: impulsor en forma E- impulsor estándar de una sola hoja, impulsor en forma Ex- impulsor con el corredor ancho de una sola hoja. El impulsor de una sola hoja las características de ancho corredor, alta eficiencia, buen rendimiento de in-obstrucción, alta capacidad de anti-bobina y capaz de transportar sin pérdida.
● Con la estructura de post-división, se puede desmontar los componentes de rotor sin deshacer la tubería de salida y de entrada ni el cuerpo de bomba, así facilitar el mantenimiento.
● Cierre de eje: usa el cierre de eje de relleno ordinario.
● Adopta la transmisión directa de acoplamientos flexibles.

1. Condiciones extremas:

● Diámetro de boca entrada: 80~400mm
● Diámetro de boca salida: 80~350mm
● Caudal：4~2500m3/h
● Sustentación: 5~50m

2. Material común:

Opciones de materiales
Construcción	EstándarOpcional
Cuerpo de bomba	Hierro fundido gris, hierro fundido dúctil, hierro fundido de níquel; Acero inoxidable (SS304, SS3016…); Aleación de alto cromo(A05, A49, A61……);	El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente.
Las otras partes húmedas (Impulsores)	Hierro fundido gris, hierro fundido dúctil, hierro fundido de níquel; Latón, bronce;
Eje	Acero carbono(1045), Acero inoxidable(2Cr13, 3Cr13)
Soporte	Acero carbono

3. Gráfico de los modelos comunes:

Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.

Plano de estructura

Pit Installation

1 Cuerpo de bomba 2 Impulsor 3 Buje de garganta 4 Placa posterior 5 Codo de succión 6 Placa de instalación 7 Manga de relleno 8 Anillo hidráulico 9 Camisa de eje 10 Relleno 11 Rodamiento 12 Eje

Dry installation

1 Cuerpo de bomba 2 Impulsor 3 Buje de garganta 4 Placa posterior 5 Codo de succión 6 Base de soporte 7 Soporte del motor 8 Eje 9 Eje intermedio 10 Eje de transmisión 11 Tubo intermedio 12 Placa de instalación 13 Rodamiento 14 Caja de relleno
