KS серии вертикальный погружный шламовый насос

Модель：KS серии
Напор: 4~40 м
Подача: 17~1260 м3/ч
Тип насоса: вертикальный погружный шламовый насос
Перекачиваемая среда: абразивные суспензии,жидкости и шламы высокой плотности с крупными частицами
Материал: металл,резина,карбид кремния SiC.

Запрос сейчас

1. Описание:

Тяжелые вертикальные шламовые насосы серии KS представляют собой погружные насосы вертикального,консольного центробежного типа.Данные насосы работают под водой для транспортировки абразивных суспензий высокой плотности,содержащих крупные частицы.Шламовые насосы серии KS широко используются в металлургии,горнодобывающей промышленности,угольной промышленности,электропромышленности,охраны окружающй среды,и других отраслях.

Типичное применение:
● очищение сточных вод
● оросительная работа
● десульфуризация дымовых газов электростанции
● горнодобывающая промышленность и металлургический завод.
● химическая промышленность и обработка эфлюентов
● другие промышленнсоти

2. Особенности:

● Рациональная кострукция,экономия в энергии,стабильная характеристика,надёжность и срок службы длинный .
● Направляющий подшипник,установлен промывную воду,обеспечивает надежную,стабильную работу.Нужно вливать смывную воду в направляющем подшипнике.
●Заменяемый главные проточные части изготавливаются из развидых износостойких металлических материалов,и некоторые проточные части из корроизонностойкого натурального эластомера или карбида кремния SiC.Внешняя оболочка для компонентов,которые погружаются в воду,изготовлены из резины.Насос используется для передачи абразивной суспензии без кромки и углов.
● Наличие “L” в названии модели означает что водоотливной насос имеет удлиненный вал,и подходит для глубокого бассейна.
● Рабочая часть работает под водой.
● Не требует уплотнения вала и уплотняющую воды.
● Применение клиноременного привода или гибкой муфты.
● Зазор между робочим колесом и футреровкой корпуса насоса,можгут быть регулирован.Это гарандирует эффктивную и надежную работу насоса .

1. Предельные условия насос серии KS

● Диаметр выходе:40~300мм
● Производительность:17~1260 м³/ч
● Напор:4~40 м

2. Материалы:

Металл:
Изнасостойкий белый чугун:А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл :А49,А33
Антифрикционная литая сталь :А22,А23,А25
Другие металли и сплавы:неражавеющая сталь дуплекс,нержавеющая сталь,никелевый чугун,латунь,бронза.и.т.д.

Неметалл:
Изнасостойкий антикоррозийный каучук (R26, R24, R55......);синтетический каучук (S01, S12, S21, S42......)
Композиционный керамический материал из карбида кремния SiC.

(Внимание:по требованию клиента,материалы могут быть изменены).

3. Кривая производительности шламового насоса серии KS

Комментарий:при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.

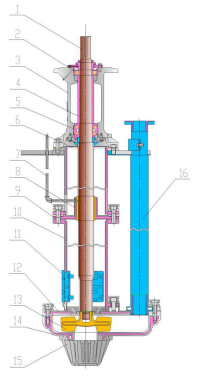

Конструкция

1 Вал

2 Подшипник

3Корпаус подшипника

4Упорная втулка подшипника

5 Подшипник

6 Просавка

7 Колонна

8 Фильтрованная сетка

9 Бронедиск задний

10 Колесо рабочее

11 Корпус насоса

12 Нижняя фильтрования сетка

13 Выпускная труба

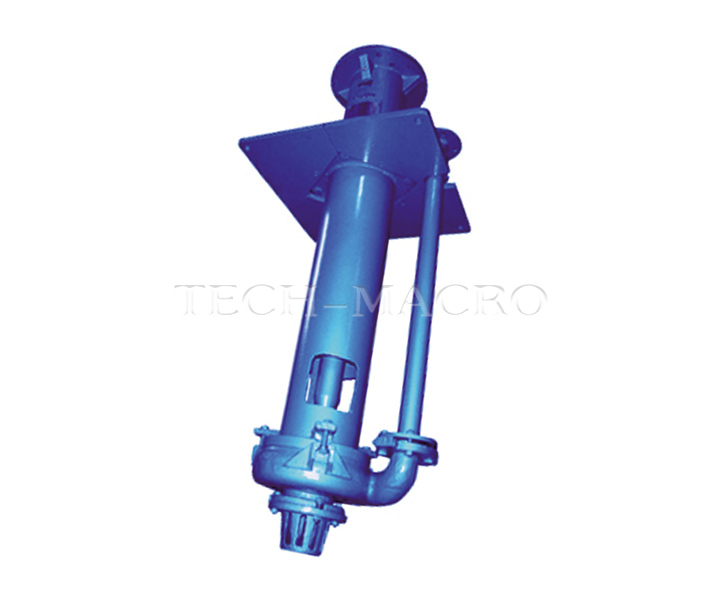

Стандартный тип серии KS

1 Вал

2 Подшипник

3 Копрус подшипника

4 Упорная втулка подшипника

5 Подшипник

6 Болт колонны в сборе

7Промывочная труба

8 Вкладыш подшипника

9 Подержка подшипника

10 Колонна

11 Фильтрованная сетка

12Задний бронедиск

13Рабочее колесо

14 Корпус насоса

15 Нижняя фильтровая сетка

16 Выпускная труба

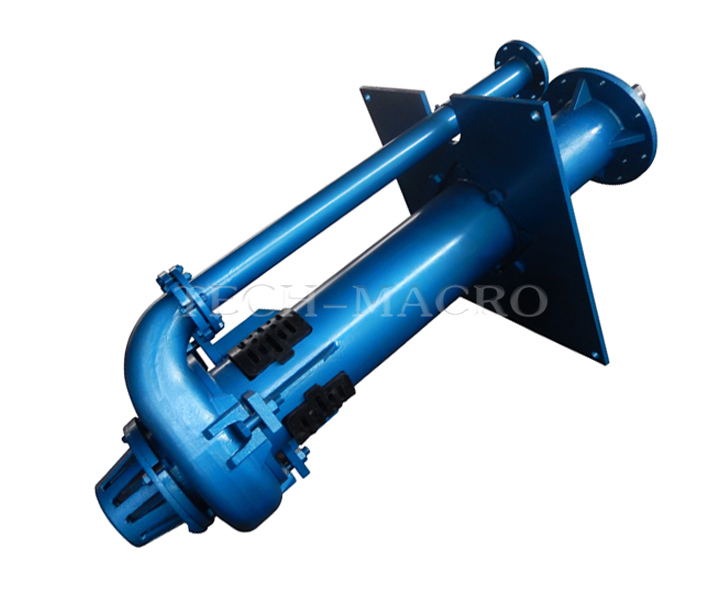

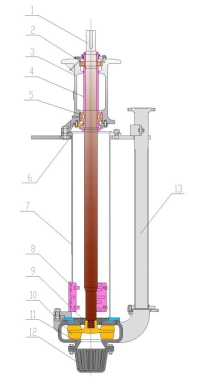

Удлинительный тип среии KS(L)

1 Вал

2 Подшипник

3 Корпус подшипника

4 Упорная втулка подшипника

5Болт колонны в сборе

6 Колонна

7 Фильтровая сетка

8 Задний бронедиск

9 Рабочее колесо

10 Корпус насоса

11 Нижняя фильтровая сетка

12 Выпускная труба

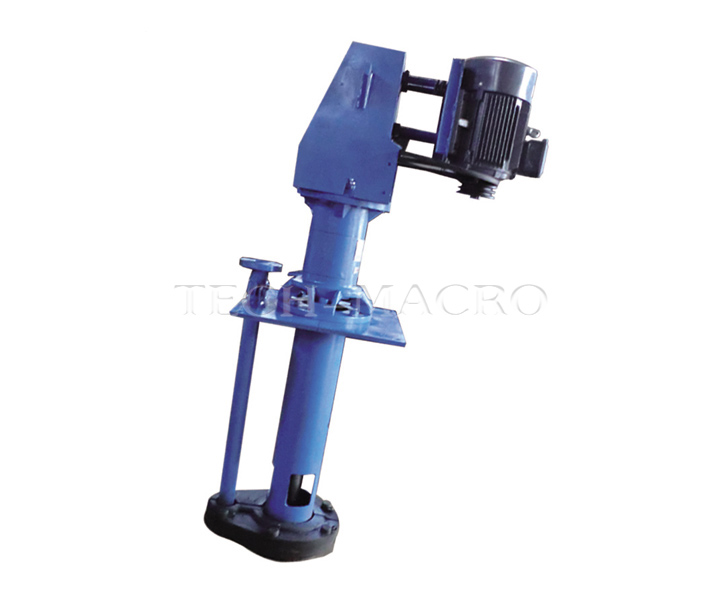

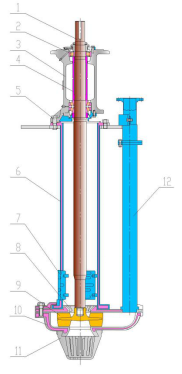

Стандартный тип серии KSR

1 Вал

2 Подшипник

3 Корпус подшипника

4 Упорная втулка подшипника

5 Подшипник

6Прокладки подшипника

7 Промывочная труба

8 Вкладыш подшипника

9 Подержка подшипника

10 Колонна

11 Фильтровая сетка

12 Задний бронедиск

13 Рабочее колесо

14 Корпус насоса

15 Нижняя фильтровая сетка

16 Выпускная труба

Удлинительный тип среии KSR(L)

Внимание : Насос с металлической футеровкой серии KS подходит для абразивных рабочих условиях.
Насос с металлической резиновой футеровкой серии KSR подходит для коррозионных и абразивных рабочих условиях.

Тип насосного выхода

Стандартный тип с фильтровой сеткой

Выпускная труба с фильтровой сеткой

С мешалкой
