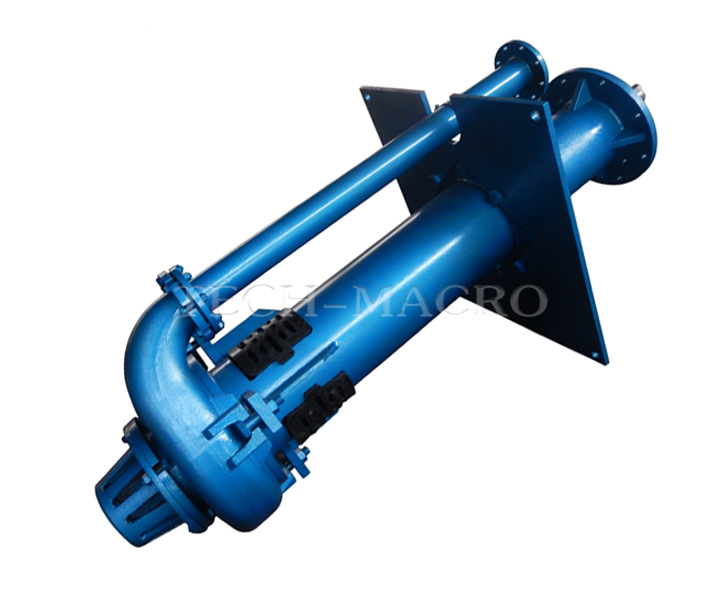

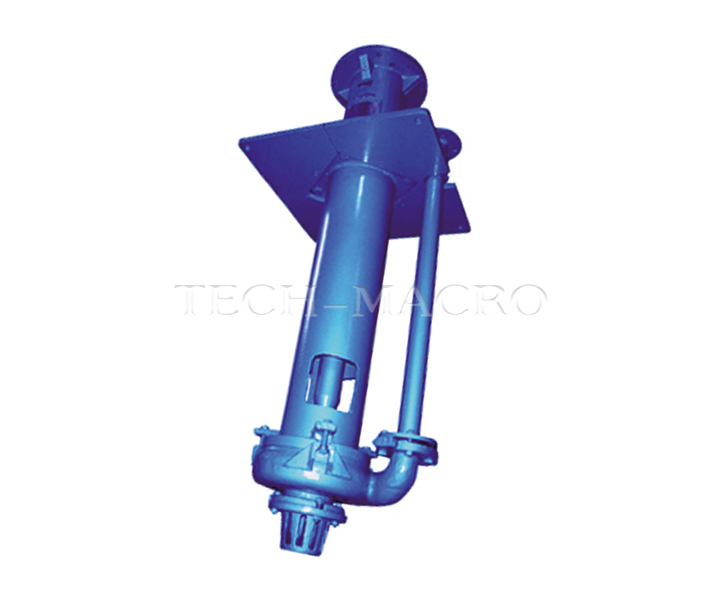

Bomba de lodos vertical de la serie KS

Model：serie KS
Head: 4--40m
Capacity: 17--1260m3/h
Pump type: Bomba de lodos vertical
Media: lodo
Material: Metal, goma, cerámica...

Enquiry Now

1. Descripción breve:

Las bombas de sumidero pesadas de la serie KS son bombas de lodos verticales y centrífugas, que son adecuadas para manipular lodos abrasivos o corrosivos de alta densidad con particulares grandes.

Aplicación típica:

● Tratamiento de agua residual
● Riego
● Desulfuración de gases de combustión para la planta eléctrica
● Metalurgia de minería
● Productos químicos, aguas residuales
● Los sectores de municipal, de carbón y de materiales de construcción, etc.

2. Características:

● Construcción razonable; facil mantenimiento; rendimiento estable; fiabilidad y durabilidad.
● El cojinete de guía se agrega a la bomba para que su funcionamiento sea más estable y el agua de lavado debe fijarse en la posición del cojinete de guía. ·
● Todas las partes sumergidas en líquido están equipadas con revestimiento de goma, que es adecuado para transportar el lodo abrasivo sin bordes. Las partes húmedas de la bomba tipo KS están hechas de metal resistente a la abrasión. ·
● La bomba KS del eje extendido tipo “L” es adecuada para condiciones de nivel más profundo. ·
● La cabeza de la bomba debe sumergirse en el agua cuando esté funcionando. ·
● La bomba no necesita sello de eje ni agua de sellado. ·

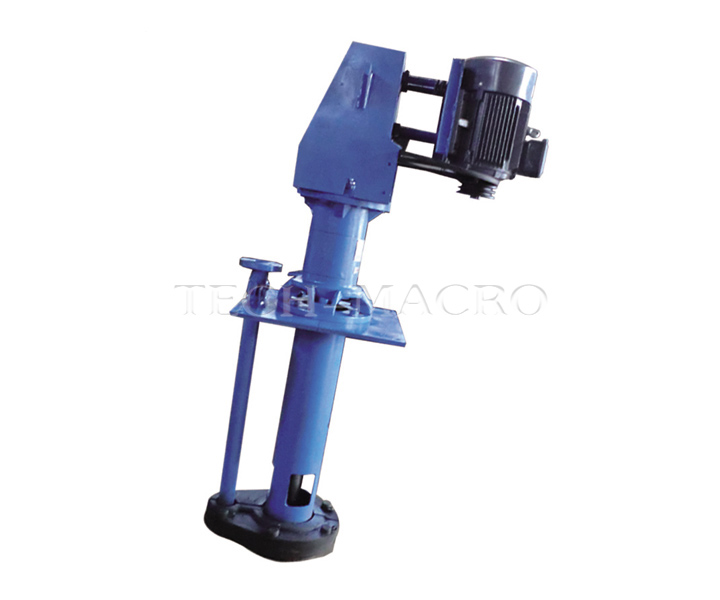

● La bomba puede ser accionada por correa o acoplamiento directamente. ·
● El espacio entre el impulsor y la placa posterior se puede ajustar para garantizar que la bomba funcione de manera eficiente.

1. Condiciones extremas:

● Diámetro de boca salida: 40-300mm

● Capacidad: 17--1260m³/h

● Cabeza: 4--40m

2. Material común (Las partes húmedas):

Opciones de materiales
Construcción	Estándar	Opcional
Las partes húmedas (Revestimientos,Impulsores)	Aleación de alto cromo (A05, A07, A11, A49, A33, A61……); Goma natural (R26, R24, R55......); Goma sintético(S01, S12, S21, S42......) Cerámica compuesta PU	El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente.

3. Gráfico de los modelos comunes:

Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.

Plano de estructura

1 Eje

2 Rodamiento

3 Cuerpo de rodamiento

4 Arandela de rodamiento

5 Rodamiento

6 Cuña de ajuste

7 Columna

8 Filtro

9 Placa posterior

10 Impulsor

11 Cuerpo de bomba

12 Filtro inferior

13 Tubo de descarga

Tipo estándar serie KS

1 Eje

2 Rodamiento

3 Asiento de rodamiento

4 Arandela de rodamiento

5 Rodamiento

6 Conjunto de tornillo de columna

7 Tubo de enjuagadura

8 Forro de eje

9 Asiento de rodamiento

10 Columna

11 Filtro

12 Placa posterior

13 Impulsor

14 Cuerpo de bomba

15 Filtro inferior

16 Tubo de descarga

Tipo de extensión serie KS(L)

1 Eje

2 Rodamiento

3 Cuerpo de rodamiento

4 Arandela de rodamiento

5Conjunto de tornillo de columna

6 Columna

7 Filtro

8 Placa posterior

9 Impulsor

10 Cuerpo de bomba

11Filtro inferior

12 Tubo de descarga

Tipo estándar Serie KS con revestimiento de goma

1 Eje

2 Rodamiento

3 Cuerpo de rodamiento

4 Arandela de rodamiento

5 Rodamiento

6 Cuña de rodamiento

7 Tubo de enjuagadura

8 Forro de eje

9 Asiento de rodamiento

10 Columna

11 Filtro

12 Placa posterior

13 Impulsor

14 Cuerpo de bomba

15 Filtro inferior

16 Tubo de descarga

Tipo de extensión Serie KS(L)con revestimiento de goma

Nota: La bomba tipo KS con todo el metal es para uso abrasivo.
La bomba tipo KS con goma protegido es para uso ácido o abrasivo.

Tres tipos de formas estructurales para la entrada de la bomba:

Tipo estándar con filtro

Tubo de succión con filtro

Con Agitador
